Leiterplatten – Nutzen Markieren

Serie 4646

Film
Format: .wmv
(ca. 6,5 MB)

Technische Daten
Format: .pdf

Info-
Material
anfordern

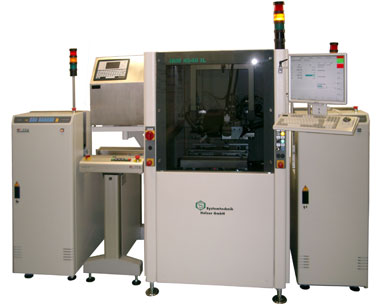

	Kombinierte Inkjet und / oder Lasertechnologie eine Basismaschine - Stand-Alone oder In-Line-Fertigung Low invest automation Die Serie 4646 Markiermaschine markiert Leiterplatten-Nutzen unterschiedlicher Oberflächenfärbungen zuverlässig mit INKJET- und / oder LASER-Einheit mit Bar-, 2D Data-Matrix-Codes und Klarschriften. Beide Verfahren sind in diesem System in sequentieller Anwendung integrierbar, können jedoch auch als eigenständige Einheiten eingesetzt werden. Die Markierung erfolgt von OBEN, während die Leiterplatte vom x/y-Koordinatentisch geführt wird. (Abb. In-line Zelle INM 4646 IL mit kombinierter INKJET / LASER-Einheit, Ident-Kamera und Be-/Entladung zur Stapelverarbeitung).

	Bestes Preis-/Leistungsverhältnis über gesamte Nutzungsdauer bei Abdeckung aller auftretenden Beschriftungsaufgaben INKJET zur Erzeugung einer colorierten Grundfläche , CO2 LASER zur Markierung mit Bar- oder 2D Data-Matrix Code oder Klarschriften Teach-In CCD-Kamera mit Lagekorrektur-Funktion und IDENT-Kamera zur fertigungssynchronen Beschriftungskontrolle Linearmotortechnologie Gehäuseeinstufung: Schutzklasse 1


	Technische Daten

Maschine
B x T x H	1000 x 1350 x 1750 mm
Bedienerhöhe / Einlauföhe	930 – 1050 mm
Gewicht	ca. 700 kg
Spannung	380 V / 50/60 Hz / 16 A
Druckluft	0,6 mPa (6bar), ölfrei
Farbe	RAL 9002 / kundenspezifisch

Arbeitsbereich
Standard Nutzengröße	460mm x 400mm oder kundenspezifisch
Bauteilhöhe Oberseite:	max. 15 mm
Unterseite:	max. 45 mm oder kundenspezifisch

LP-Nutzen Fixierung

Aufnahme in LP-Bohrungen mit Zentrier- und Tragstiften in bauteilfreien Zonen und am LP-Rand, wenn erforderlich in Kombination mit Vakuum-Saugern.
Genauigkeit
Positioniergenauigkeit	± 0,01 mm
Wiederholgenauigkeit	± 0,015 mm

Absaugung
Ext. Staub-Ex geschützte Saugeinheit, Microstaubfilter, automatische und zyklische Absaugung, Unterdruckabfrage. Wahlweise Anschluß Zentralabsaugung.

Geräuschpegel
Arbeitsgeräusch	59 db (A)

Systemsteuerung
IPC-Steuerung DIN-Sprache Bahnsteuerung (Schneiden/Fräsen) Windows Betriebssystem (WYSIWYG) Software-Module Traceability-Schnittstelle Defekt-Teileverarbeitung Fernwartung DIN 66025 Programm-Konvertierung

Ink-Jet
Erstellung von Bar-, 2-D Matrix Codes, Logos und Graphik Anzahl codierbare Zeilen	bis 4
Zeichen pro sec./Zeile	bis 2133
Fonts	5x5, 7x5, 9x6, 12x8, 16x11, 19x14, 24x17
Zeichenhöhe	2 – 10 mm
Kodierabstand optimal	9 mm
Statusanzeige	visuell
Druckkopfspülung	automatisch
Externe Textanwahl
Druckkopf 0 – 90° schwenkbar
Wartungsintervallanzeige
Integrierter Textspeicher

Laser
Kategorie CO₂ mit Leistung	10 W / 25 W
Bearbeitungsfeld	110 x 110 mm
Punktgröße 1 / e2	290 μm
Objektabstand	190 ±3 mm
Schreibgeschwindigkeit	225 Zeichen /sec.

Optionen
YAG Laser	8 / 10 W
Frontbeladung 2-Ebenen Shuttle in/out
Be-/Entlademodule
Z-Achse mit Hub 60 mm

CE, EMV, ESD, UVV
Die Maschinen entsprechen einer praktikablen Auslegung der jeweilig geltenden Sicherheitsbestimmungen.

Technische Verfügbarkeit
> 98%

Maschinenfähigkeitsnachweis
